Fotoalben > Technik > Faltdipol für 11 Meter (CB Funk) Erstes Foto Vorheriges Foto Nächstes Foto Letztes Foto

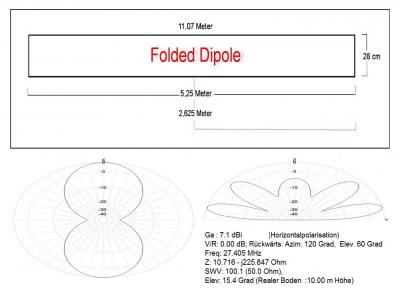

Faltdipol für 11 Meter (CB Funk)
Bauanleitung für einem Faltdipol für das 11 Meter Band (27 MHz)

Anmerkung:
Je höher die Antenne hängt umso flacher Strahlt sie ab! Im Vergleich zu einer Lambda 1/4 voll bringt diese 2 S-Stufen mehr. Heute Nachmittag konnte ich damit eine Stadion aus Alabama (USA) hören...

Preis:
Mit Fritzel Balun 1:4 und ca. 11,5 Meter Lautsprecher Litze (1,5mm) ca. 60 EUR. Als Abstandhalter habe ich PVC Rohr verwendet. Dieses findet man in der Elektroabteilung.

Mein Tipp:
Den Balun kann man auch durch einer Umwegleitung anpassen. Schöne Anleitungen gibt es hierzu auch bei YouTube. Günstige Balun's gibt es auch bei ebay.

Bauzeit: Ca. 1 1/2 Stunden.

SWR: besser als 1:1,3 (sehr breitbandig)

Veröffentlichungsdatum: 12/04/2013 11:48
Hinzugefügt von: body_guard
Maße: 1011 x 749 Pixel
Dateigröße: 140.21kB
Kommentar: 1
Bewertung: *****
Anzahl der Betrachtungen: 7228
Kommentare
#1 | body_guard , April 19 2013 17:28:14
Mit dieser Antenne habe ich am 18.05.2013 ein QSO nach Brazil (Division 3) gehabt (siehe Bild 1). S: 4-5 R: 3-4 auf SSB (12 Watt). Möchte noch hinzufügen das ich diese Antenne noch etwas verändert habe. Auf 10.74 Mtr. Gesamtumfang gekürzt und die Abstände von 28 cm auf 5-6 cm verkleinert. Auch im Nahbereich geht diese Antenne sehr gut, trotz Horizontaler Polarisation, konnte damit locker Orts QSO mit 70-80 Km Entfernung fahren. Sogar bis Stuttgart runter (Luftlinie: 175 km)

www.abload.de/img/aufnahme2w9bpy.jpg

Zweites QSO nach Gran Canaria S. 9 R. 5
www.abload.de/img/aufnahme3u9xs0.jpg

SWR: 1:1,5 (mit 75 Ohm Kabel + Balun 1:4 = Perfekt SWR)
Bandbreite: 600KHz

Bei mit passe ich die Antenne mit einem Annecke Antennen Tuner auf einem SWR von 1:1.1 an.

www.abload.de/img/img_3586e6zjk.jpg

Hier ein Video von meiner Antenne.
http://www.youtub...er5y56hUMA

www.abload.de/img/img_3564pbydq.jpg

Hier noch ein Interessanter Link's zu dieser Antenne:
http://www.arctic...dipole.htm
http://www.gwaps....n_sw_d.htm
